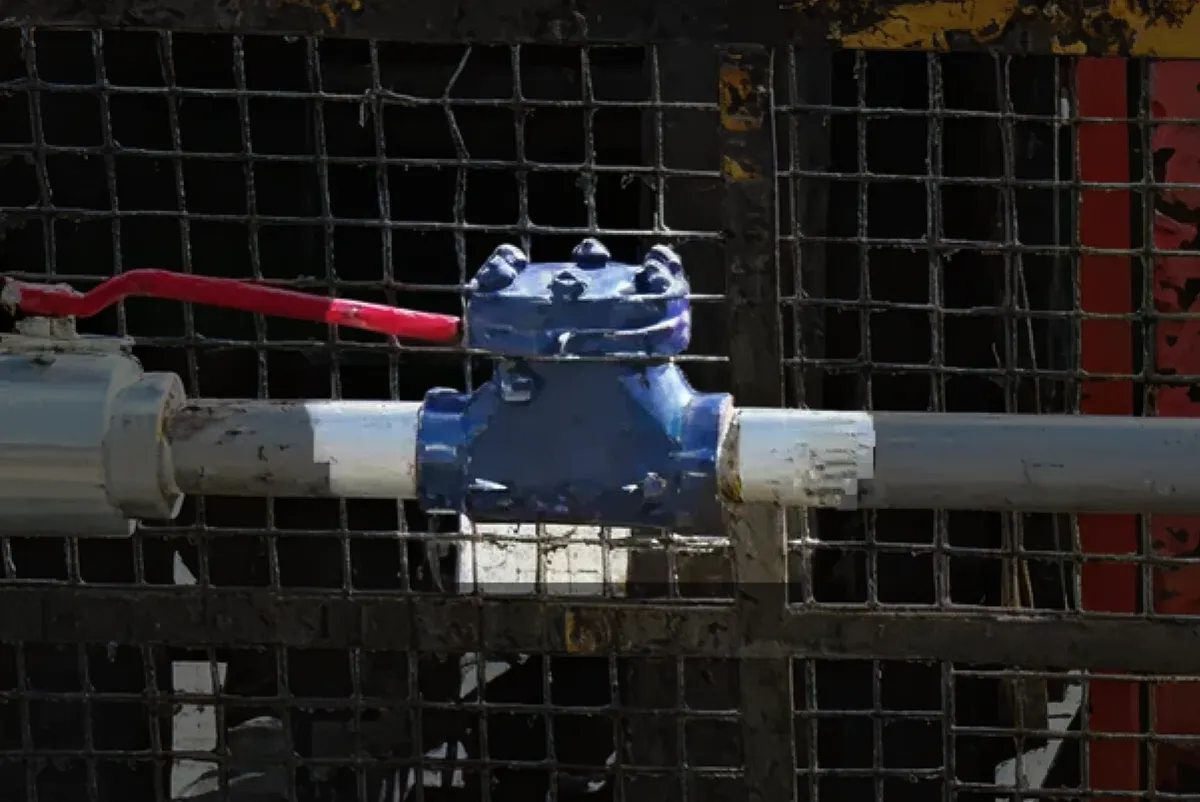

Clapeta diseñada en una sola pieza.
Medidas
2” a 3”
Utilizada para prevenir el retorno del fluido.
Servicio unidireccional.
Brinda pasaje pleno (total).
Bajo costo en mantenimiento.
Cierre metal-metal o sello elastómero.
Tapa abulonada o roscada (opcional).
Construidas en acero al carbono o inoxidable.
Especificaciones técnicas
Normas: API 6D – API 594
Presión: ASME B16.34 (2000 / 3000 / 5000 WOG)
Terminaciones: API-LP / NPT / BSPT / SW
Denominación | Especificaciones |
|---|---|
Cuerpo | ASTM A216 Gr. WCB / ASTM A351 Gr. CF8M / +aporte TRIM |
Clapeta | Según TRIM |
Esparrago | ASTM A193 Gr. B7 / ASTM A193 Gr. B8M |
Tuerca | ASTM A194 Gr. 2H / ASTM A194 Gr. 8MA |
Leva | ASTM A216 Gr. WCB / ASTM A351 Gr. CF8M |
Eje | AISI 316 / AISI 420 |
Tapón | ASTM A105 / AISI 316 |
Junta | SS316 + GRAFITO |
Tapa | AISI316 / ASTM A351 Gr. CF8M / ASTM A105 |
