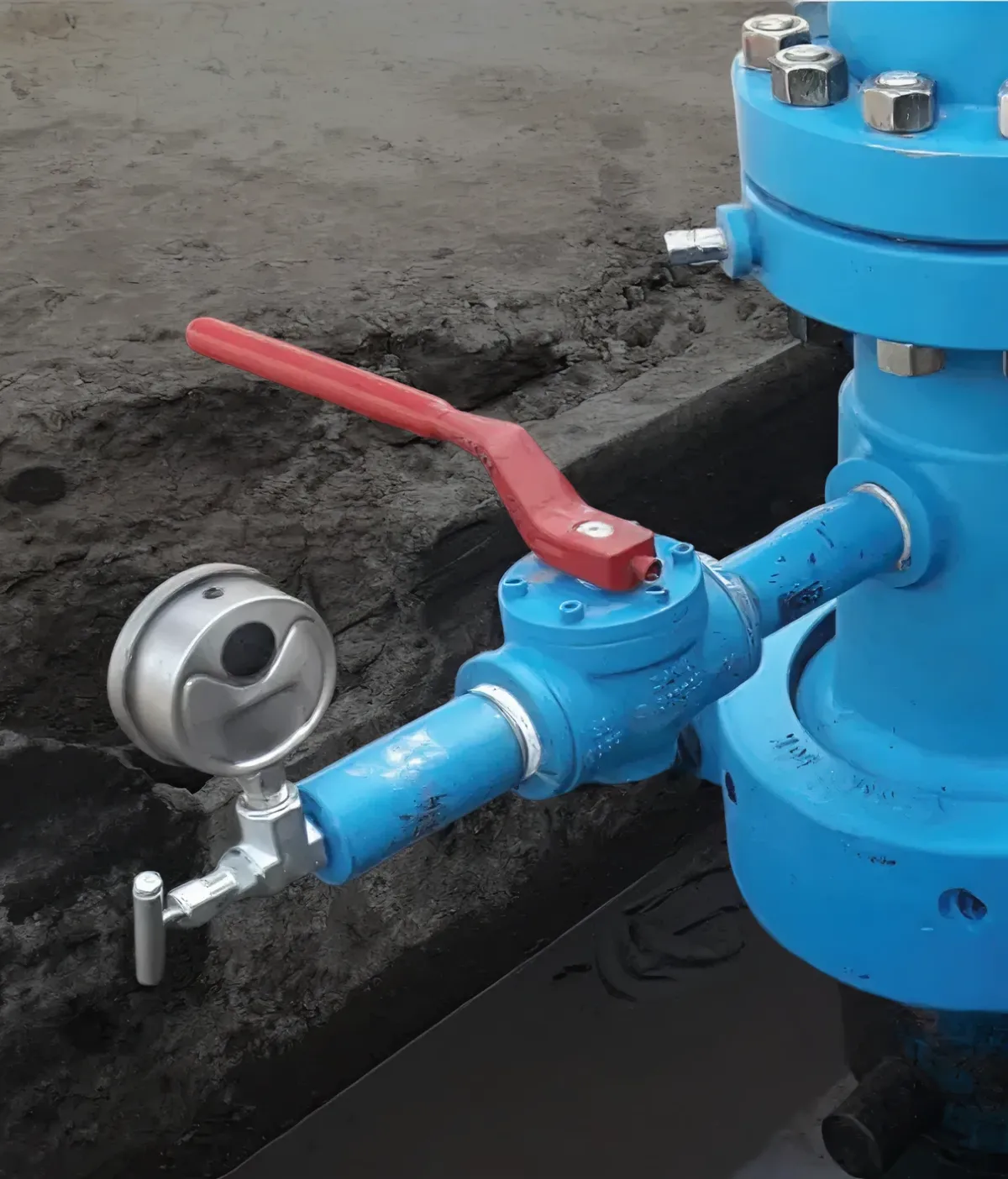

Diseño en tres partes (top entry) con esfera y vástago conformados por una pieza
Medidas
1 - 1/2” a 2 - 7/8”
Flujo bidireccional.
Máxima capacidad de caudal.
Paso total o Paso reducido (a elección).
Accionamiento a palanca (posibilidad de automatizar).
Construcción con dispositivo antiestático.
Alta resistencia a vibraciones y sobrepresiones.
Vástago inexpulsable.
Asientos autoajustables.
Construcción a prueba de fuego (FireSafe®) y con dispositivo antiestático.
Especificaciones técnicas
Normas de construcción: ASME B16.34, API 6D, MSS SP 72, NACE MR0175, API 607
Presión de Diseño: ASME B16.34 (3000 / 5000) WOG (psi)
Terminaciones: ROSCA NPT / ROSCA BSPT / ROSCA LP / ROSCA API-EU
Denominación | Especificaciones |
|---|---|
Cuerpo | ASTM A216 Gr. WCB / ASTM A352 Gr. CF8M |
Base Asiento | ASTM A351 Gr. CF8M |
O’ring | NBR / VITON (ALTERNATIVA AED) |
Bulón Allen | ASTM A193 Gr. CF8M 12.9 / F593-95 |
Extremo Abulonado | ASTM A216 Gr. WCB / ASTM A352 Gr. CF8M |
Buje | SAE 65 |
Esfera | ASTM A351 Gr. CF8M |
Palanca | ASTM A216 Gr. WCB |
Tapa | ASTM A216 Gr. WCB / ASTM A351 Gr. CF8M |
Retén | AISI 316 |
Anillo de grafito | GRAFITO + SS316 |
Asiento Válvula | DEVLON A-API / PEEK / DELRIN / NYLON / R-PTFE |
Anillo expansor | AISI 302 |
